防静电门禁ESD综合门禁检测系统


人体静电综合门禁系统特点:
1.      只需贵公司任何一台电脑上安装SQL  Server2000/2008并运行门禁管理软件系统,通过TCP/IP通讯技术,可以连接255台人体综合测试设备(255组翼闸/三辊闸通道),实时监测员工的防静电要求是否达标。
2.      翼闸采用高强度不锈钢,挡板采用透明发光有机玻璃板。翼闸带防夹、报警语音提示功能, 并安装有3组红外感应探头,感应人体通过时的情况。
3.      电脑实时记录和显示刷卡人员的静电测试数据和身份识别资料,如工号、姓名、进出时间等,事件的数据,可生成Excel分析表格供管理者使用,读卡器兼容贵公司的员工卡、无需担扰重新发卡的问题。
4.      静电测试系统设有4种模式可供选择:
1)   同时检测手和脚,此模式适用于工作线作业员;
2)   只检测脚,此模式适用于需要进入车间,但不直接接触产品者如QC,仓管员等。
3)   只检测手,此模式适用于流水线打包装者或物流员;
4)   免检测卡,适用于老板/客户视察车间,刷卡直接通过。
所有模式无需人工转换,全部在软件上设定,刷卡自动识别员工的权限。
5.      机器上外置8吋液晶显示屏,实时显示测试信息,包括员工姓名、工号、部门、检测类型和实时电阻。
6.      软件系统自主开发安全可靠,一个完整的测试不超过5秒钟,方便快捷。









一.  一般功能

   可控制各种不同的三辊闸或电控锁;

   多种信息记录:部门、课别、组别、姓名、工号、测试项目、测试结果

   脱机或联网使用;

   管理中心统一对人员出入权限设置、更改、取消、恢复;

   支持TCP/IP 协议、Internet管理, 监控每个ESD测试点的ESD测试状况;

   具备人员刷卡ESD测试记录、报表统计、报表查询、报表输出等。

   刷卡开门、刷卡加手腕带测试、刷卡加静电鞋测试、刷卡加手腕带及静电鞋测试、远程开门等多种开门方式。

   可根据实际需要直接在静电测试器上通过选择开关选择手腕带测试、静电鞋测试、手腕带静电鞋全测等不同测试状态

   杜绝死机。

二.ESD测试仪参考标准

1.  ESD测试仪参考标准

     需要满足ISO/CD8782-I标准,可检测手腕带、脚穿上鞋后的对地电阻,并有LED显示和报警声,采有12V电源适配器或9V电池供电,低压安全,具有欠压自动报警功能。

2.  ESD测试仪的测试范围

    手腕带测试范围:750K-----10M

             鞋测试范围:750K-----100M

3.  ESD测试仪的测试精确度

    ESD测试仪的测量精确度为:手腕带、鞋下限为:±5%

                       手腕带的上限为:±5%

                       左右脚鞋上限为:±10%

 4. 读卡控制器及其系统软件

     4.1  读卡控制器的技术参数

可存储刷卡记录, 数据保存

读写时间:<0.3S

读卡距离:>3CM

通讯方式:RS232或RS485

     可通过TCP/IP方式连入网络

通讯距离:<1200M

工作温度:-10°C-55°C

工作电源:220VAC/50HZ

尺  寸:235MM*155MM*30MM



4.2  ESD控制管理软件功能

    TCP/IP通信连接计算机管理。

   能够建立、管理读卡器信息资料,能建立部门、课别、组别及人员相关信息;能够发行、撤销卡片

  可实现不同的控制器可以控制不同的人员进出;可实时监看各控制器的测试状态;可显示每天员工的测试结果并记录在文件中,测试查询结果可以保存、分析利用。

   能实时显示测试结果,能记录手环测试失败、手环漏测、鞋测试失败、鞋漏测、手环成功鞋失败、手环成功鞋漏测、手脚漏测等错误原因,并且显示部门、课别、组别、卡号、工号、姓名等资料。

   能够生成正常测试明细、NG明细、未测试明细等多种报表。

   能依据部门、课别、日期时间、分类等多种条件查询做出多功能ESD静电门禁管理报表。

    具备转Excel人员数据表程序,可将现有的人员Excel人员资料表直接导入ESD软件中。

5.1使用电压、环境等要

●  供电电压

       读卡控制器:DC12V(由电源适配器提供

       ESD测试仪:DC12V(由电源适配器提供)或DC9V9V电池提供

三.技术参

ESD测试仪

参考标准

ISO/CD8782-I

测试范围设置

手腕带:750K~10M

   鞋:750K~100M

测量精度

ESD测试仪测量精度

手腕带、鞋下限:±5%

手腕带上限:±5%

鞋上限:±10%

ESD门禁系统测量精度

手腕带、鞋下限:±5%

手腕带上限:±5%

鞋上限:±15%

尺寸

190mm×138mm×34mm

重量

0.6 KG

读卡控制器

读写时间

<0.3S

读卡距离

>3cm

通讯方式

可通过TCP/IP方式连入网络

通讯距离

<1200m

尺寸

235mm x 155mm x30mm

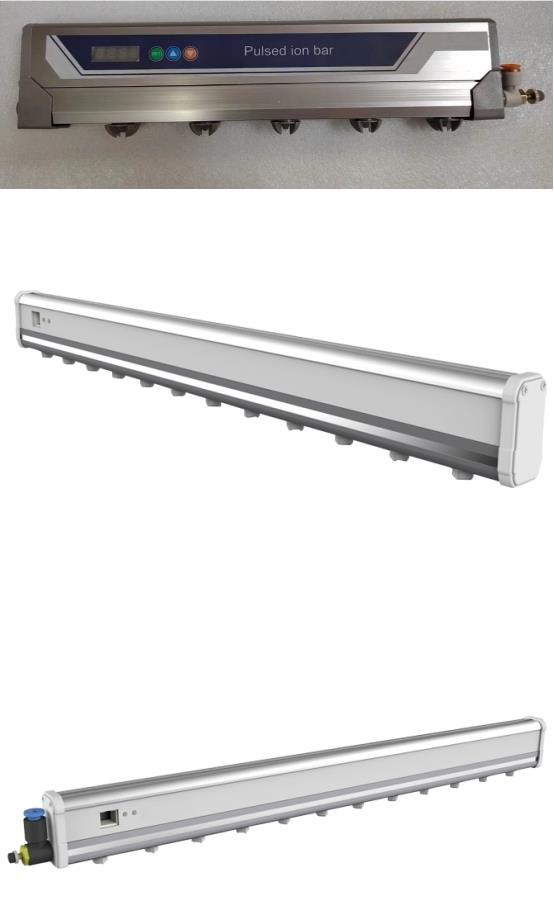

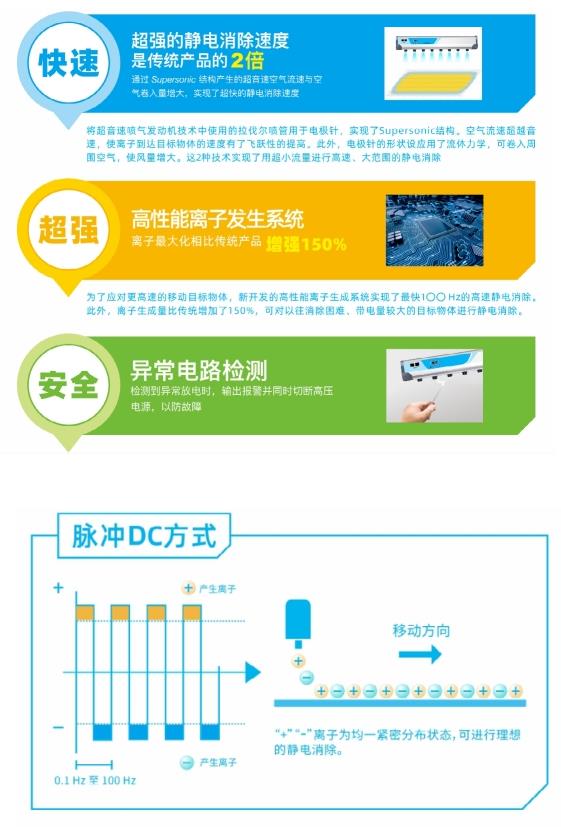

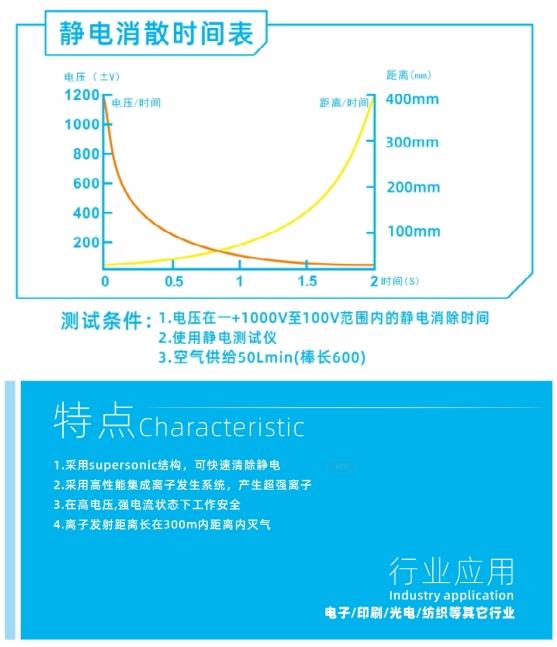

四.附图仅供参考(我司现有装置):
